| 用途： |
殺菌、酸化、農業用、食品用 |
 |

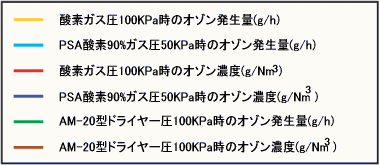

S-10-GL 及び S-10-AM 性能曲線 |
|
|
|

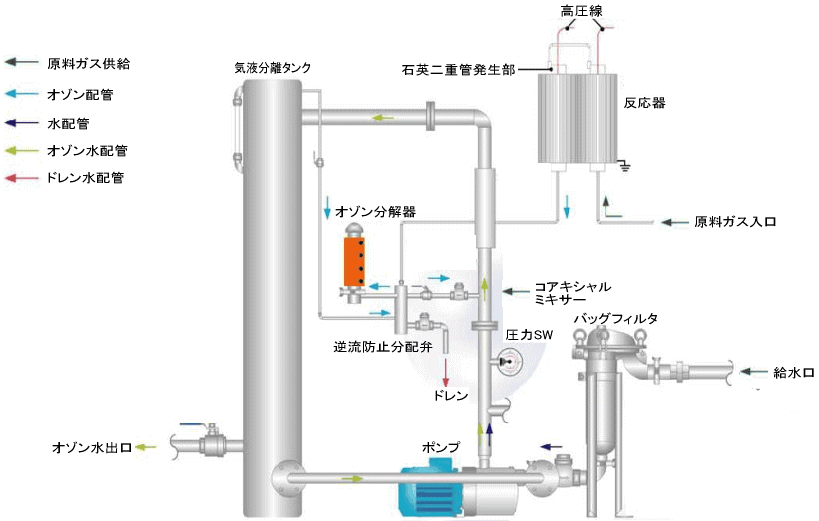

S-10 配管系統図 |
|
|

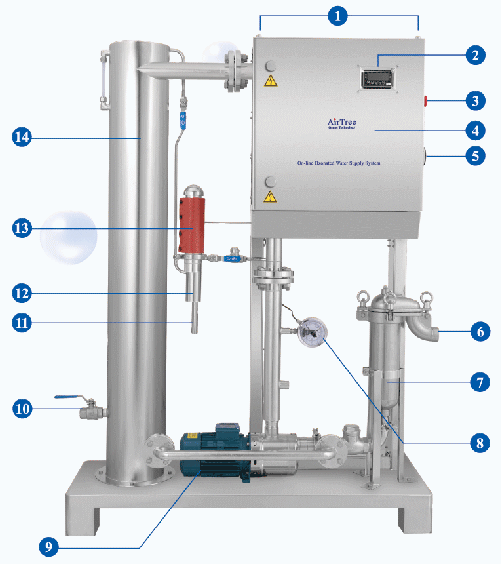

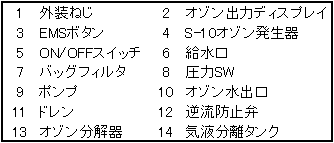

S-10-GL 各部位名称 |
|
|
S-10シリーズ 仕様一覧 |
|
|

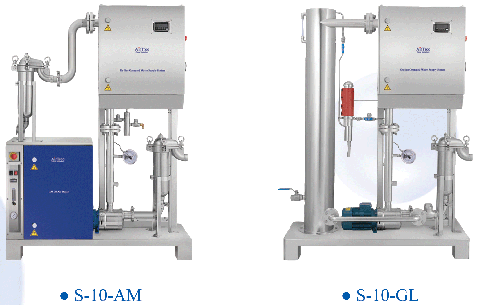

S-10-NP |
S-10-AM |
G-P30 |
| 寸法(cm) W x L x H |
130 x 40 x 183 |
130x40x197 |
| 重量[kg] |
160 |
230 |
| 放電方式 |
石英ガラス二重管内部の無声放電/金属コンタミネーションなし |
| 供給ガス |
空気 |
AM20空気ドライヤー |
乾燥空気/酸素 |
| 供給ガス流量 |
15-24L/min |
| 冷却方式 |
空冷 |
| オゾン出口 |
12mm swagelok |
| オゾン配管 |
12mmテフロンチューブ |
| 消費電力(w) |
2300 |
2900 |
2300 |
| 電源 |
AC200V 50/60Hz 1φ |
|
|

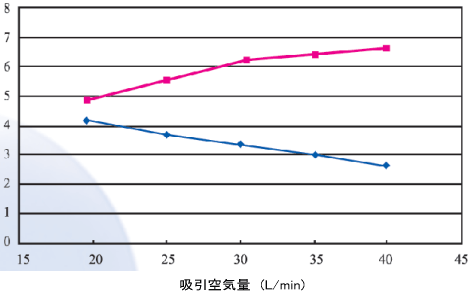

S-5 オゾン発生量 性能曲線 |
|
 |
 |
| ＊周辺温度29℃、湿度63%時 |
|
|

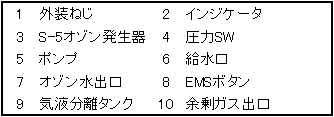

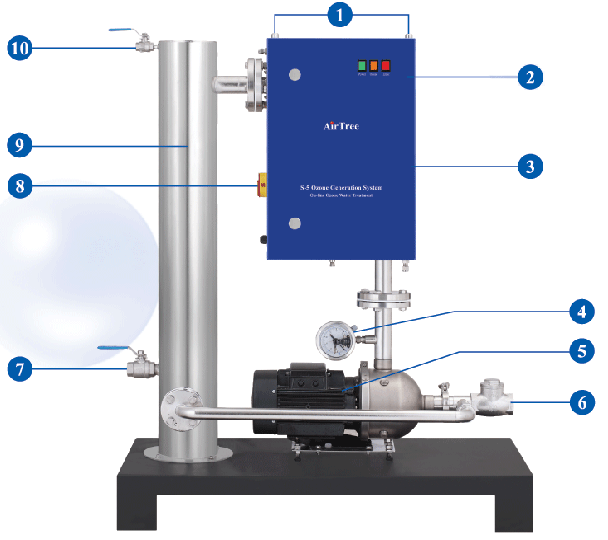

S-5 各部位名称 |
|
|
S-5 オゾン発生装置 仕様 |
|
|
S-5 |
| 寸法(cm) W x L x H |
110 x 50 x 120 |
| 重量[kg] |
110 |
| 放電方式 |
石英ガラス二重管内部の無声放電/金属コンタミネーションなし |
| 供給ガス |
空気 |
| 供給ガス流量 |
20-40L/min |
| 運転圧力(KPa) |
空気吸引 |
| 冷却方式 |
空/水冷 |
| オゾン出口 |
12mm swagelok |
| オゾン配管 |
12mmテフロンチューブ |
| 消費電力(w) |
230 （ポンプ除外） |
| 電源 |
AC200V 50/60Hz 1φ |
|
|

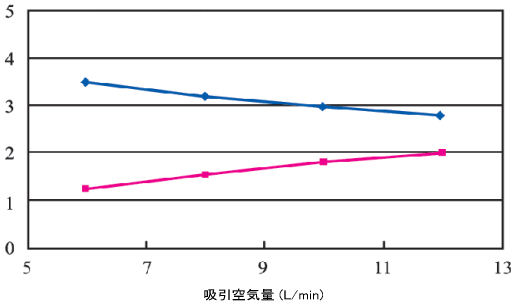

BOB-7 オゾン発生量 性能曲線 |
|
|

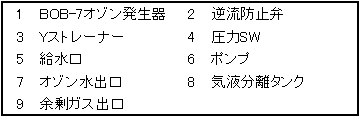

BOB-7 各部位名称 |
|
|
BOB-7 仕様 |
|
*下記オゾン発生量は原料ガスが酸素の場合
|
BOB-7 |
| 寸法(cm) W x L x H |
108 x 50 x 100 |
| 重量[kg] |
93 |
| 放電方式 |
石英ガラス二重管内部の無声放電/金属コンタミネーションなし |
| 供給ガス |
空気 |
| 供給ガス流量 |
6-12L/min |
| 運転圧力(KPa) |
空気吸引 |
| 冷却方式 |
空/水冷 |
| オゾン出口 |
12mm swagelok |
| オゾン配管 |
12mmテフロンチューブ |
| 消費電力(w) |
90 （ポンプ除外） |
| 電源 |
AC200V 50/60Hz 1φ |
|
|
