はじめに |
|

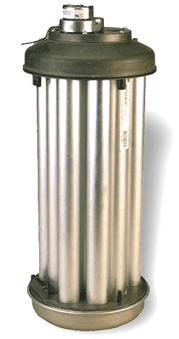

SeQual社製である本製品は医療用酸素濃縮PSAとして、工業用に提供する為に開発されました。
米国内実績は10万台以上に上ります。
|
|
仕様、性能表 |
|
(性能表は原料空気温度50℃時を示す)
*原料空気圧力の高圧設定で製品ガス圧も上昇しますのでご相談下さい。
*大容量が必要な場合は同機種を複数代使用することで対応可能です。 |
|
|
寸法 |
|
|
|
構造 |
|
酸素濃縮技術は従来のPSAと基本的には同じですが、吸着塔が12本で、吸着・減圧・均圧工程を
ターレット対応のロータリー弁が回転することによって行います。
耐摩耗性ロータリー弁は減速機付きシンクロナスモーターで低速駆動される構造で高い耐久性があります。
ロータリー弁の特殊な構造により供給された圧縮空気は4本の吸着塔に分配加圧し、
吸着工程を終えた4本の吸着塔内圧を大気に放出します。
残る4本は次工程前に均圧され、これら吸着・減圧・均圧を同時且つ連続的に行い酸素濃縮する簡単な装置です。
|
|
従来品との違い |
|
従来のような2塔の間歇PSAと比較しますと排気音が小さく静かで、供給空気圧や製品ガス圧の変動が
少ない事が特徴です。その為コンプレッサーが長寿命化し、別のバッファータンクも不要です。
また、電磁弁群制御の為の複雑な電気配線、空圧配管やその継ぎ手類が不要です。
万一モジュールの交換が必要になった場合でも、圧縮空気配管と製品ガス配管を取り外し、
モーターコネクタを外せば、5分程度の簡単な作業で誰でも交換が可能です。
本PSAモジュールはどのような場所でも取付けが簡単です。
オゾン発生部との共通筐体組込みが可能で非常にコンパクトである為、
大容量用複数設置において設計が容易です。
|
|
環境雰囲気条件 |
|
・運転周囲温度10〜40℃
・オイルミストや水分の多い場所でのご使用は出来ません。
・保管倉庫温度:-18〜60℃ (ビニール袋などで密閉)
|
|
供給空気条件 |
|
・油分を含まない圧縮空気 (コンプレッサーはオイルフリー型)
・除湿空気 (極力ドライヤーをご使用下さい)
・最高原料空気温度75℃
|
