| オゾン発生装置 W-5シリーズ |
| 外部乾燥空気又は酸素ガス供給 |
W-5は空冷式乾燥空気又は酸素供給型のオゾン発生装置で、壁に掛けられるように設計されています。
石英二重管の間でオゾンが生成する為、金属電極腐食などによる経時変化がなく、金属コンタミネーションが発生しません。
W-5オゾン発生装置のオゾン生成量は供給ガスによって異なりますが、5-40g/hr程度です。
供給可能なガス：
1) 周辺空気
2) 乾燥空気 (露点温度-60℃)
3) 酸素濃縮器などの酸素
|
|
用途 |
| ・飲料水殺菌 |
| ・水族館、水産業 |
| ・食品用 |
| ・排水処理 |
| ・空気処理 |
|
| 特徴 |
| ・石英ガラス二重管と外面特殊コーティング |
| ・高効率及び安定したオゾン供給 |
| ・壁掛け式 |
| ・ステンレスケース |
| ・簡単メンテナンス |
| ・オゾン出力調節可能 |
| ・遠隔操作可能 |
| ・エラーインジケータ装備 |
 |

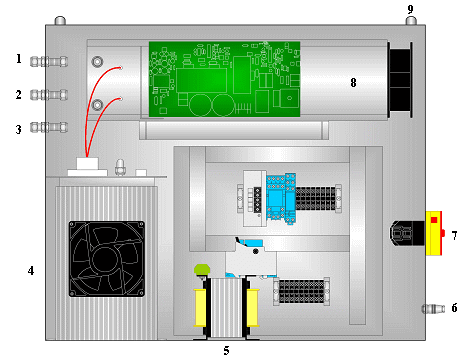

W-5シリーズ 内面図 |
|
|
W-5シリーズ 性能曲線 |
|
|
W-5 仕様一覧 |
|
*下記オゾン発生量は原料ガスが酸素の場合
|
W-5 |
| 寸法(cm) W x L x H |
60 x 25 x 53 |
| 重量[kg] |
47 |
オゾン発生量 (g/h)
周囲温度(25℃時) |
40.8 (酸素20L/min)
5.8 (空気5L/min) |
| 放電方式 |
石英ガラス二重管内部の無声放電/金属コンタミネーションなし |
| 供給ガス |
外部より乾燥空気または酸素供給 |
| 運転圧力 (KPa) |
100(入口) / 70 (出口) |
| 冷却方式 |
空冷 |
| オゾン出口 |
6mm swagelok |
| 消費電力 |
450w |
| 電源 |
AC200V 50/60Hz 1φ |
|
|
