オゾン発生装置 G-Tシリーズ
外部酸素ガス供給

G-Tシリーズは苛酷な環境にも耐えうる密閉キャビネット式オゾン発生装置です(IPグレード54)。
オゾン発生管は複合的にモジュール化されており、発生量はモジュールの数に比例します。
各モジュールは個々に独立した電源供給で運転されます。放電は石英二重管の間で発生しオゾンが生成される為、
金属電極腐食などによる経時変化がなく、金属コンタミネーションも発生しません。
冷却は水冷式で冷却用水はチラーを使用します。
オゾン濃度及び酸素流量はPLC(シーケンサー)搭載のHMIタッチパネルで設定制御が可能です。


G-T4


G-T16		 用途
・半導体製造
・浄化処理用
・医療用
・強制酸化、排水処理
・プール処理
・オゾン洗濯システム
・クーリングタワー水処理
特徴
・石英ガラス二重管と外面特殊コーティング
・HMI設定運転(キーパッドによる)
・PLC(シーケンサー)制御
・オゾンガス発生量調整可能
・遠隔制御・監視可能
・ガス圧力、水温表示
・オゾンガス濃度検知及び表示(オプション)

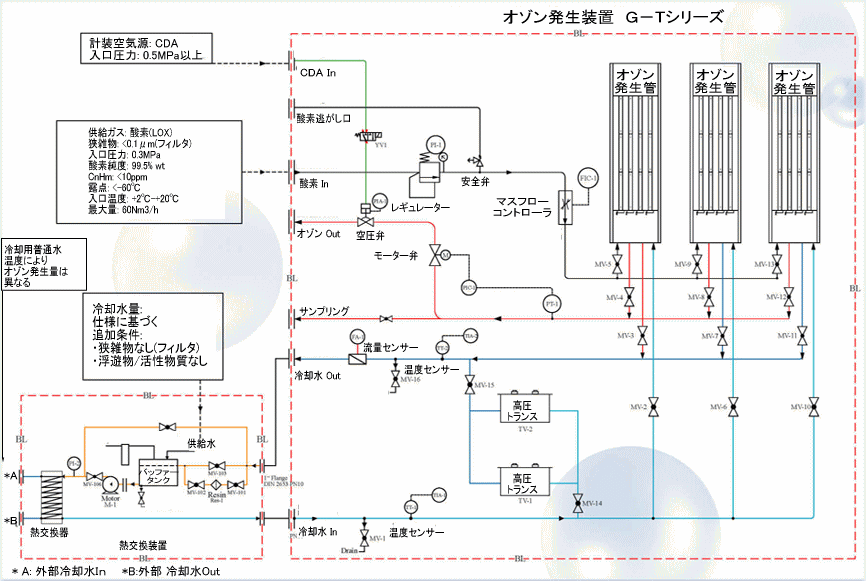

G-T-シリーズ　配管系統図


G-T-シリーズ　仕様一覧

*下記オゾン発生量は原料ガスが酸素の場合
G-T2 G-T4 G-T6 G-T8
寸法(cm)　W x L x H 60x90x120 60 x 100 x200 120 x 100 x 205
重量[kg] 240 370 430 640
オゾン発生量 (g/h)
周囲温度(20℃時)		 147g/Nm3 120 275 400 550
132g/Nm3 154 335 475 670
117g/Nm3 190 415 580 830
102g/Nm3 220 490 725 980
87g/Nm3 260 570 850 1140
冷却水量(L/min) 6 10 15 20
放電方式 石英ガラス二重管内部の無声放電/金属コンタミネーションなし
供給ガス 酸素
信号インターフェース HMI/PLC　マルチチャンネル制御/ディスプレイ、マスフローコントロール
4-20mAシグナルで外部からON/OFF及びオゾン濃度制御可
冷却方式 水冷 水冷15℃ 100μS/cm, 3/4"フランジ 水冷15℃100μS/cm,
1"フランジ
電源 AC200V 50/60Hz 1φ AC400V 50/60Hz 3φ
G-T10 G-T12 G-T14 G-T16
寸法(cm)　W x L x H 120 x 100 x 205 120 x 100 x 205
重量[kg] 740 780 930 970
オゾン発生量 (g/h)
周囲温度(20℃時)		 147g/Nm3 670 800 950 1000
132g/Nm3 810 950 1150 1280
117g/Nm3 1000 1170 1420 1590
102g/Nm3 1210 1450 1700 1930
87g/Nm3 1425 1710 2000 2280
冷却水量(L/min) 25 30 35 40
放電方式 石英ガラス二重管内部の無声放電/金属コンタミネーションなし
供給ガス 酸素
信号インターフェース HMI/PLC　マルチチャンネル制御/ディスプレイ、マスフローコントロール
4-20mAシグナルで外部からON/OFF及びオゾン濃度制御可
冷却方式 水冷15℃100μS/cm, 1"フランジ
電源 AC200/440V 50/60Hz 3φ
G-T18 G-T24 G-T30 G-T36
寸法(cm)　W x L x H 120 x 100 x 205 140 x 150 x 220
重量[kg] 1080 1550 1600 1650
オゾン発生量 (g/h)
周囲温度(20℃時)		 147g/Nm3 1200 1600 2000 2500
132g/Nm3 1430 1900 2350 2850
117g/Nm3 1750 2250 2800 3300
102g/Nm3 2170 2800 3500 4200
87g/Nm3 2560 3360 4200 5000
冷却水量(L/min) 45 60 75 90
放電方式 石英ガラス二重管内部の無声放電/金属コンタミネーションなし
供給ガス 酸素
信号インターフェース HMI/PLC　マルチチャンネル制御/ディスプレイ、マスフローコントロール
4-20mAシグナルで外部からON/OFF及びオゾン濃度制御可
冷却方式 水冷15℃100μS/cm, 1"フランジ
電源 AC200/440V 50/60Hz 3φ
